球磨機+分級機系列

粒度范圍

根據物料及應用行業的不同，產能和粒度范圍也會有所不同。
請聯系我們的工程師，為您量身定制更適合您的設備。

獨特、完善的粉磨機理，與傳統球磨機完全不同的進出料方式，大幅度改變磨機長徑比，引入風量可調的定向反吹風，獨特的內分級處理系統。

點擊獲取免費方案報價 0536-6946689

工作原理設備優勢 工藝流程應用領域技術參數 合作案例咨詢報價

工作原理

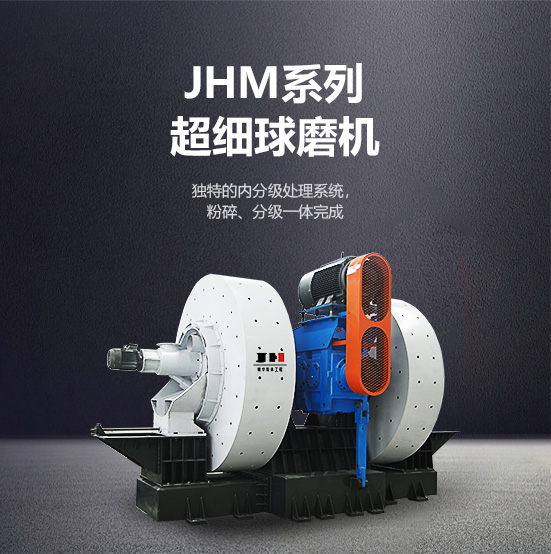

JHM系列精華磨
　　JHM精華磨是以精華公司名稱命名且擁有獨立知識產權的一款新型磨機，于2008年由精華公司牽頭，委托清華大學材料學院、粉體工程研究室主任蓋國勝教授，聯合省市級專家組對其進行了性能鑒定認證。
　　獨特、完善的粉磨機理，與傳統球磨機完全不同的進出料方式，大幅度改變磨機長徑比，引入風量可調的定向反吹風，獨特的內分級處理系統，粉碎分級一次完成，提高粉磨效率。

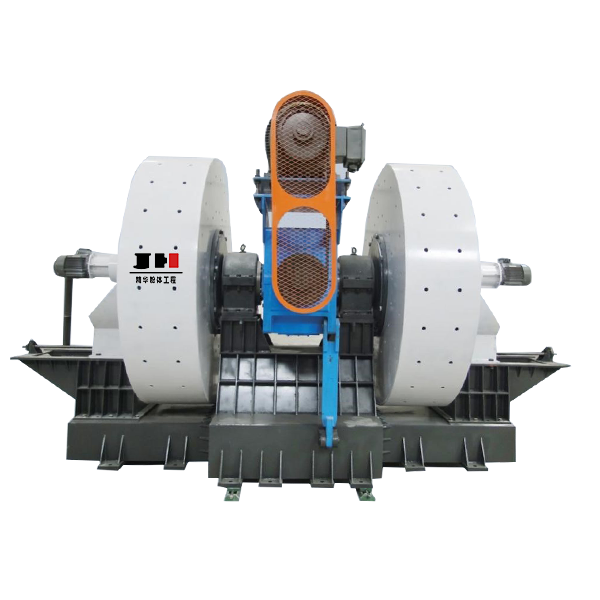

JHM系列精華磨工作原理：

　　精華磨獨特、完善的粉磨機理，與傳統球磨機完全不同的進出料方式，在較短的筒體長度（0.5米）和較大的筒體直徑（2.6米）內，充分利用筒體兩端面與磨介的摩擦作用，改變筒體內磨介間的相對運動速度，提高介質運動的混亂度。從而提高磨介與物料間的碰撞、擠壓、剪切、研磨作用，提高粉磨效率。

設備優勢

01改變傳統球磨機工藝流程，采用內分級形式，集粉磨、分級于一體，結構緊湊合理。
02優化的長徑比，避免重復研磨，減少過粉碎，粉磨效率提高15%。
03更易獲得分布相對窄的粉體粒徑
04風量可調的定向反吹風，淘洗更加徹底，分級效率提高30%，降低磨腔溫度，擴大該機應用范圍
05單機雙掛式設計，可同時生產兩種不同規格粉體，避免交叉污染。

工藝流程

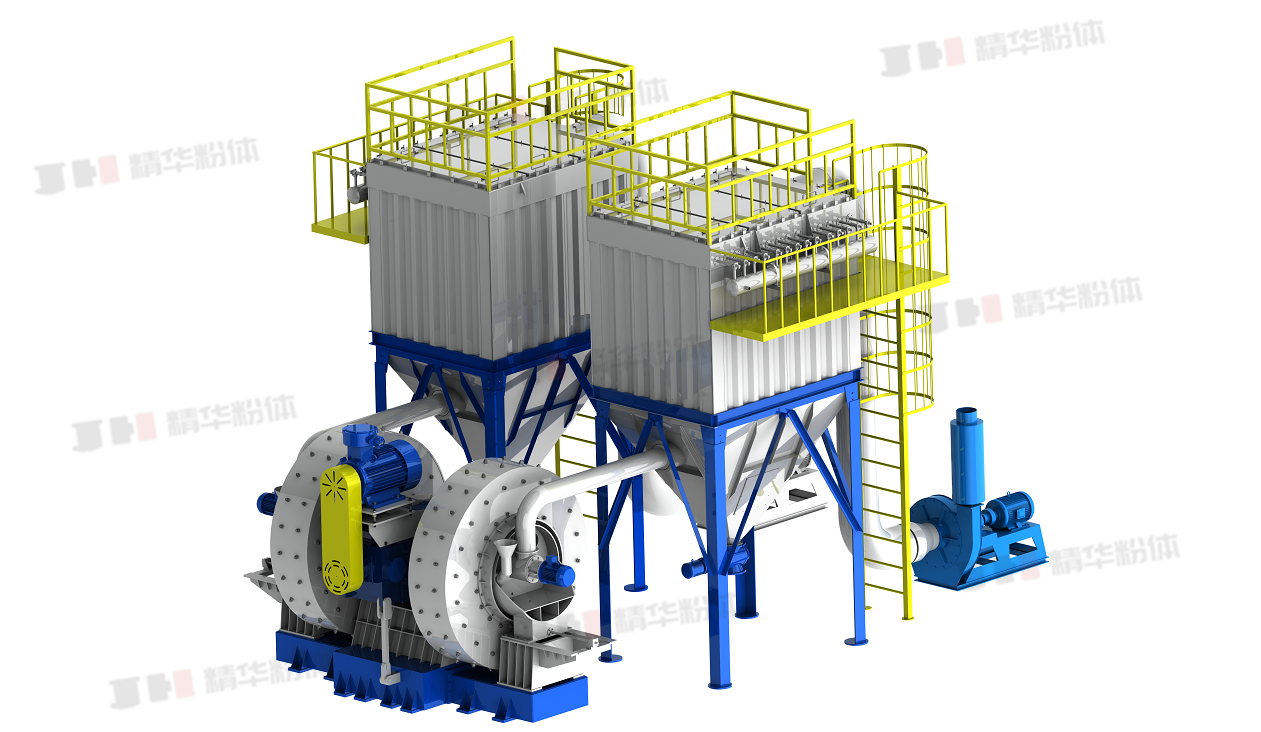

JHM系列精華磨工藝流程圖

粉碎物料多，不止這么多

金屬礦材料應用于超細水泥
金屬礦材料應用于氫氧化鋁
金屬礦材料應用于鐵硅鋁碳化硼
金屬礦材料應用于磷鐵礦
金屬礦材料應用于氧化鋯
金屬礦材料應用于高嶺土
金屬礦材料應用于硅鐵復合材料、電解二氧化錳

技術參數

型號參數	主機功率	分級功率	設備重量（T）	設備尺寸	產品細度（d97=um）
JHMA1.83x0.5	22	2.2	7.5	4.85x2.7x2.2	2-100
JHMA2.2x0.5	45	3	10.48	4.85x2.98x2.42	2-100
JHMA2.2x0.5	75	6	18.8	9.2x2.98x2.42	2-100
JHMA3.0x0.5	200	15	34.2	10.5x3.38x3.2	2-100
JHMA3.5x0.5	250	30	47	10.5x3.63x3.72	2-100
JHMA4.0x0.5	355	44	67.5	11.4x4.6x4.21	2-100
JHMA4.5x0.5	500	74	83.8	11.4x5.1x4.72	2-100

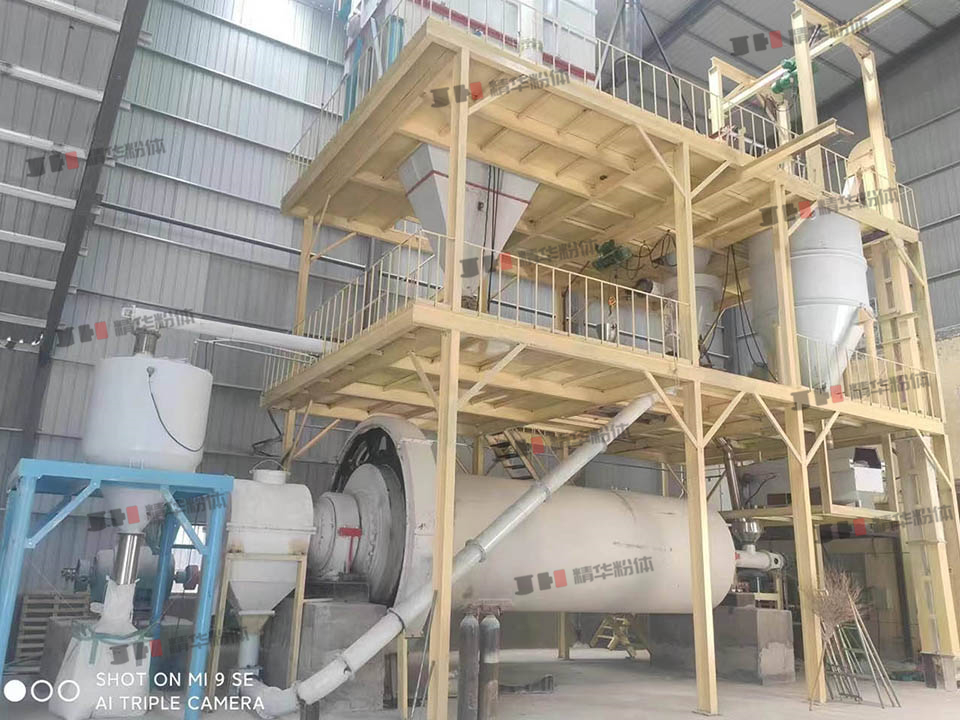

球磨機+分級機工作原理

　　球磨機采用陶瓷襯板和研磨介質，分級機系統內部采用陶瓷抗磨損保護，保證產品的純度和白度。對石英和長石的干法加工，采用國際標準配置的球磨機+分級機系統，具有節能、高效、產量大分級精度高等特點。

球磨機
　　采用特殊設計和優化了球磨機長徑比。采用科學配比的研磨介質，達到理想的研磨細度。襯板和研磨介質采用氧化鋁或者石英防護。主軸承采用滾動軸承，干油潤滑，沒有稀油潤滑站，減少了運行費用。

分級機
　　采用不同類型的分級機和分級技術，通過對分級機的調節，使產品和粒度分布滿足客戶要求。使用單臺分機或多臺分級機的不同組合，可同時生產不同細度的產品，多轉子分級機的分級效率可達~U90％。葉輪采用耐磨材質或者全陶瓷防護。

粉碎物料多，不止這么多

非金屬礦材料應用于石英
非金屬礦材料應用于長石
非金屬礦材料應用于鋯英砂
非金屬礦材料應用于α氧化鋁
非金屬礦材料應用于陶瓷材料

技術參數

無標題文檔

球磨機	型號	Φ1.5x5.7	Φ1.83x7.0	Φ2.2x7.5	Φ2.4x7.5	Φ2.6x9.0	Φ3.0x9.0
球磨機	功率	150	245	380	570	630	1000
分級機	型號	AF200-4	AF315-4	AF400-4	AF400-6	AF500-6	AF500-6
	功率	7.5x4	18.5 x4	22 x4	22 x6	30 x6	30 x6
	功率	18.5	37	55	75	90	105
產能	5um	--	0.9	1.2	1.8	2.8	3.8
	10um	1.1	2.0	3.0	4.2	6.0	10.0
	15um	1.3	2.7	4.0	5.2	8.0	11.0
